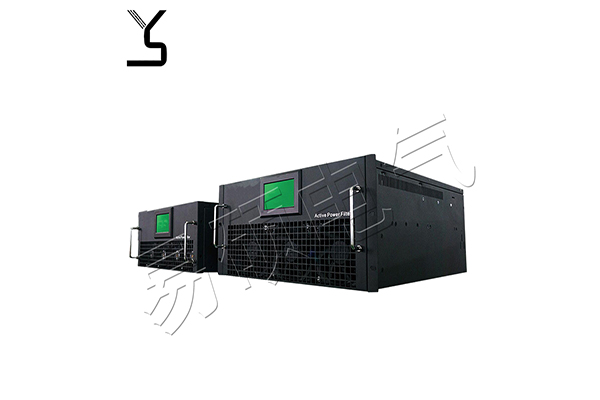

APF有源濾波器通過外部電流傳感器CT，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流補償諧波電流，實現濾波治理功能。

APF有源濾波器功能特性

同時濾除2~50次諧波，或選擇2~50次內任意次數諧波進行補償 響應時間小于300μs

采用3DSP+CPLD全數字控制方式和國際知名品牌高速IGBT，閉環控制，精確濾除諧波

應用四相線技術，消除中性線電流

自動消除諧振，不受電網阻抗和系統阻抗變化影響 具有補償諧波；同時補償諧波和無功；同時補償諧波，無功和負 載三相電流不平衡三種工作模式

電子式過負荷保護

逆變器控制具備了機器快速的FPGA，功率數字信號處理功能

模塊化設計，易于擴展 多機并聯集中監控功能 遠程網絡監控功能

維護方便，在符合要求的工作環境下工作，非機器故障無需維護
